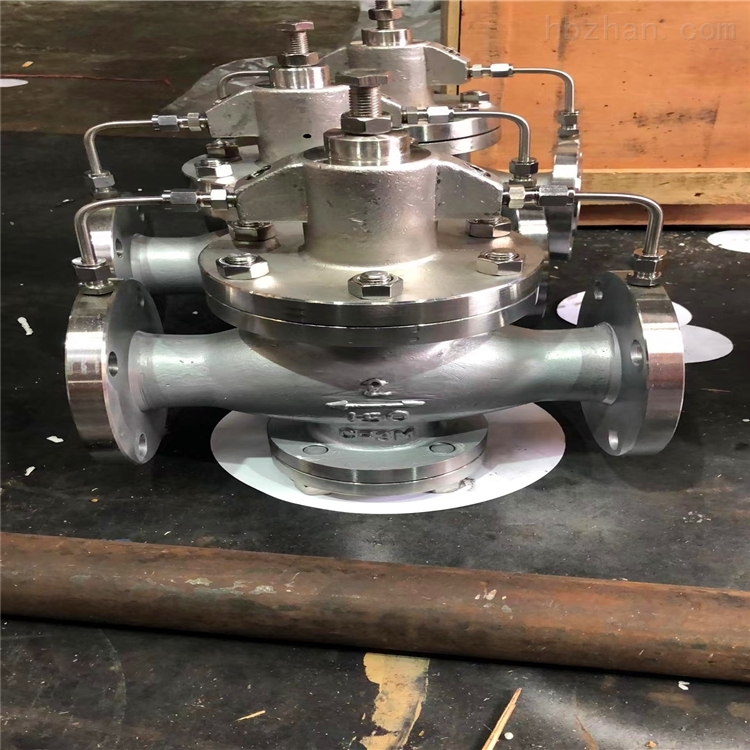

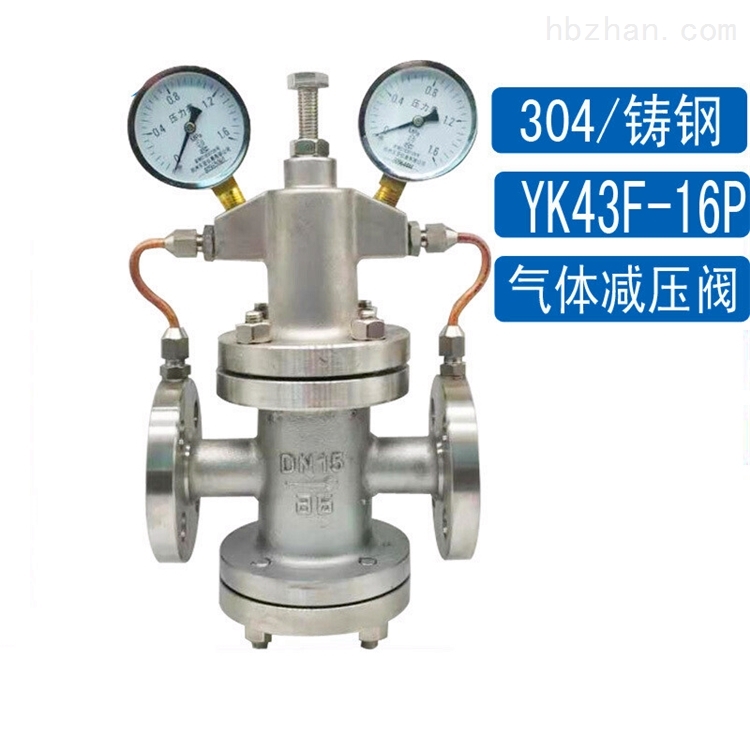

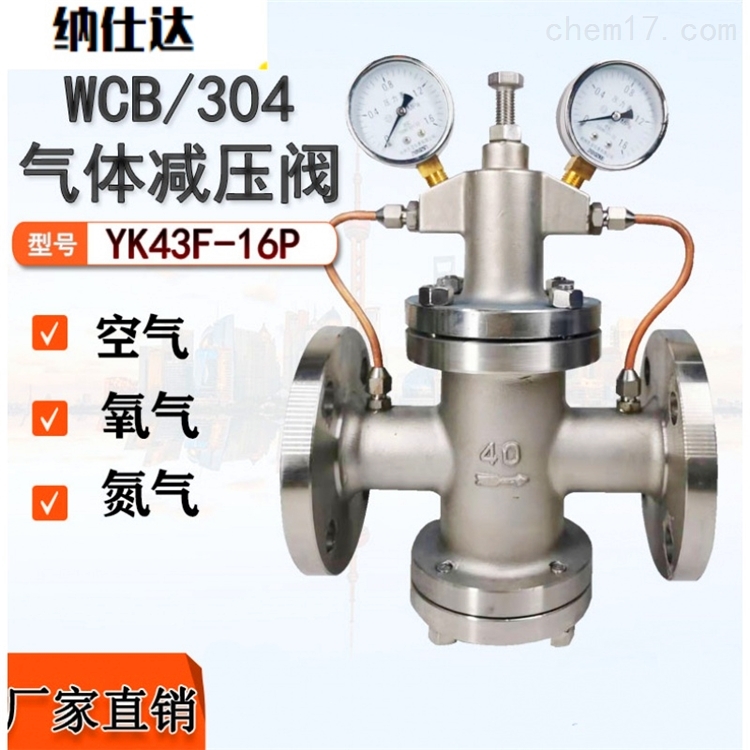

开云体育 开云官网开云体育 开云官网属于先导活塞式减压阀。先导活塞式减压阀本产品主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。由主阀和导阀两部分组成.主阀主要由阀座/主阀盘/活塞/弹簧等零件组成。导阀主要由阀座/阀瓣/膜片/弹簧/调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

　　主要用于气体管路，如空气/氮气/氧气/氢气/液化气/天然气等气体。本系列减压阀属于先导活塞式减压阀。上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,水减压阀,蒸汽减压阀通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。气体减压阀主要用于气体管路，如空气减压阀、氮气减压阀、氧气减压阀、氢气减压阀、液化气减压阀、天然气减压阀等气体

　　本实用新型涉及一种减压阀，特别是一种双先导式减压阀。本实用新型涉及一种先导活塞式气体减压阀,包括主阀及导阀,主阀包括阀体,与阀体固定连接的阀盖及阀杆,阀体上还设置有主阀座,导阀通过中接头连接于阀盖上部,阀杆穿设该流道设置,阀体上分别设置有左流道及右流道,左流道与介质进口相通,右流道与介质出口相通,左流道通过气管与导阀连通,右流道通过气管与导阀连通,中接头设置有分别导通阀体与导阀的气孔,阀盖下部设置有活塞,活塞位于气孔下部设置,阀杆上部设置于活塞的下部,阀杆外壁套设有主阀,主阀位于主阀座下部;本实用新型在于,将高压气体分两部分流动,导阀将一部分的气体降压,有效的保证了主阀处的降压强度,提高了整体阀门的使用寿命,且结构简单,易于实现.

　　减压阀的调压范围是指将调压阀的调压手轮从全松到全闭时，阀出口压力的可调范围。减压阀的出口压力范围应该随着调压手轮的调节而平稳的上升或下降，不应该有突跳和迟滞现象。

　　压力稳定性是指出口压力的振摆。对于公称压力为16Mpa以上的减压阀，一般会要求压力振摆值不超过0.5Mpa；对于公称压力为16Mpa以下的减压阀，压力振摆值不超过0.3Mpa。

　　压力偏移是指出油口的调定压力在规定时间内的偏移量。一般按1min计算，对采用Ha、Hb、Hc、Hd四根不同调压弹簧的减压阀，其压力偏移值一般对应要求为0.2Mpa、0.4Mpa、0.6Mpa和1.0Mpa。

　　当减压阀进口压力变化时，必然对出口压力产生影响，出口压力的波动值越小，减压阀的静性能也越好。测试时，一般使被试减压阀的进口压力在比调压范围的低值高2MPa至公称压力的范围内变化时，测量出口压力的变化量。对于采用Ha、Hb、Hc、Hd四根不同调压弹簧的先导式减压阀，一般规定，其压力偏移值分别不超过0.2Mpa、0.4Mpa、0.6Mpa和0.8Mpa。

　　当减压阀的进口压力恒定时，通过阀的流量变化往往引起出口压力的变化，使出口压力不能保持调定值。测试时，是被试减压阀的进口压力调为公称压力，出口压力为调压范围的低值，当通过调压阀的流量从零至公称流量范围内变化时，减压阀出口的压力变化量。

　　外泄漏量是指当减压阀起到减压作用时，每分钟从泄油口流出的先导流量。其数值一般应该小于1.5～2.0L/min。测试时，是被试减压阀的进口压力调为公称压力，出口压力为调压范围的低值，测得的泄油口流量即为外泄漏量。

　　对于单向减压阀，当反向通过公称流量时，减压阀的压力损失即为反向压力损失。一般规定反向压力损失应该小于0.4Mpa。

　　动作可靠性是指减压阀的出油口压力在反复的升压和卸荷中，动作应该正常并且没有异常的声音和振动。

　　减压阀的动态性能反映的是其工况发生突变时二次压力变化的过程，与溢流阀类似，通常也用时域特性进行评价。将减压阀或者单向减压阀的出油口突然卸荷或突然升压，通过液压试验系统和压力传感器及相关二次电气仪表，即可得到升压与卸荷时的瞬态特性曲线如图a,整个动态响应过程是一个过渡过程，时域特性反映了减压阀或单向减压的快速性、稳定性和准确性等，具体指示及意义如下：

　　出口压力超调量△p是指过程中出口出峰值压力和调定压力之间的差值。出口压力升压时间t1指出口压力由卸荷状态时的压力升至调定压力时所需的时间；出口压力升压稳定时间t2指出口压力升到调定压力后至压力稳定时所需的时间；出口压力回升时间t3是指出口压力由卸荷状态时的压力升至调定压力稳定时所需的时间；升压过程时间t4是指出口压力由卸荷压力状态升压至进口压力达稳定时所需的时间；升压动作时间t5是指发出电信号至进口压力升压到稳定时所需的时间；出口压力卸荷时间t6指出口压力由调定压力状态卸荷至卸荷压力时所需的时间；卸荷过程时间t7指进口压力由调定压力状态到出口压力至卸荷压力时所需的时间；卸荷动作时间t8指发出电信号使出口压力到卸荷压力时所需的时间。

　　一个性能优良的减压阀的被控压力（出口压力）应该具有较小的压力超调量，较小的压力振荡即达到稳态时较短的调整（稳定）时间。

　　现有工业中为了保持减压阀的阀后压力稳定，采用进气控制先导阀式减压阀，工作时，阀后压力降低，先导阀出口加大，主阀阀前高压工质经先导阀进入主阀膜片上方空腔，压缩弹簧，将主阀打开，阀前高压工质经主阀进入阀后，使阀后压力上升到平衡值，依此保持阀后压力稳定，调节完成后，主阀膜片上方空腔的压力剩气自针阀的小节流孔排向大气。工作时，阀后压力升高，先导阀出口减小，工质流量减少，主阀膜片上方空腔由于针阀节流孔排气而压力降低，膜片在弹簧作用下，阀芯向上移动，主阀流通截面减小，阀后工质压力逐渐降低，直到弹簧设定力平衡，依此保持阀后压力稳定。这种阀的主阀膜片上方排气是依靠针阀的节流孔，节流孔的大小，直接影响阀后工质压力的稳定。

　　本实用新型的具体结构由以下的实施例及其附图给出摘要本实用新型公开了一种双先导式减压阀，该阀的特点是在普通先导式减压阀主阀的出口腔上设置一排气控制阀，以代替普通先导阀的排气针阀，可以控制的排气控制阀开或关，代替不可变的针阀节流孔，提高减压阀阀后压力的稳定性。

　　1．减压阀在安装前，铭牌合格证是否和所需阀门相符，外表是否有严重损伤。充分冲洗管道，并对减压阀进行冲洗，如果减压阀存放时间过长，需对减压阀内部进行充分清洗。

　　3．为了不影响减压的使用效果，同时考虑到安装维护的方便，一般减压阀均应该安装在水平管道上，波纹管式减压阀为倒装。

　　4．安装前必须注意阀体上的箭头方向，箭头指向为介质流动的方向，不能装反如果介质中含有杂质，可能会堵塞阀孔，须在减压阀进口前1米左右安装管道过滤器，过滤器目数在20目以上*佳。

　　5．为了防止阀后压力超压发生事故，减压阀出口端4米处应该安装安全泄压阀。

　　b．调节弹簧劳损或调节范围超过弹簧上下限值。方法：更换新的或合适的弹簧。

　　一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。开云APP 开云官网入口开云APP 开云官网入口
